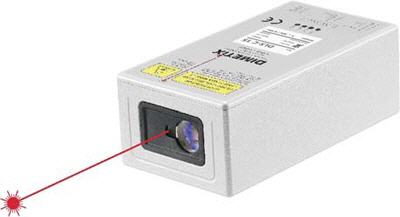

Medidor de distancias láser DLS-C
Medidor de distancias láser de montaje fijo (hasta una distancia de 150 m)
Los sensores láser de distancia DLS-C están basados en los últimos avances de la técnica láser y cuentan con unos valores nominales inmejorables a un precio sensacional. Los aparatos han sido concebidos para el sector industrial y ofrecen múltiples funciones. Puede controlar los aparatos con un PC o con un PLC.

• Rango de medición de 0.05 a 65 m en superficies naturales y hasta 150 m en el blanco de comprobación reflectante
• Disparo externo: La entrada digital se puede activar para que el sensor realice la medida
• Interfaz de serie (RS-232 y RS-422)
• Se pueden conectar hasta 10 módulos por medio de la interfaz RS-422
• Salida analógica programable 0/4 ... 20 mA
• Dos salidas digitales programables
• Salida digital para señalizar un error
• 4 LEDs para indicar el estado
• Clavija D-Sub y pinzas para la conexión del aparato
• Sólida carcasa de aluminio
• Protección contra penetración de polvo y agua IP65
• Libre configuración del software
• Clase láser II (<0.95 mW)
• Fácil instalación con tornillos M4
• Gran rango de tensión de entrada (de 9 a 30 VDC)
• Temperatura operativa de -10 a +50 °C
• Opcionalmente se puede conectar una interfaz Profibus

Especificaciones técnicas

Modelo DLS-C15
Precisión +/-1,5 mm
Alcance sobre superficies naturales 0,05 ... 65 m
Alcance sobre blanco comprobación de 25 a 150 m

Modelo DLS-C30
Precisión +/-3 mm
Alcance sobre superficies naturales 0,05 ... 65 m
Alcance sobre blanco comprobación de 25 a 150 m

Características generales

Tiempo de medición hasta 6 Hz
Láser visible clase 2 (620 ... 690 nm)
Ø punto láser 7 mm a 10 m / 25 mm a 50 m / 40 mm a 100 m
Interfaz RS-232 y RS-422
Software incluido (descargable desde Internet)
Salidas
1 salida serie RS-232 / RS-422
1 salida analógica 0/4 ... 20 mA (rango programable)
3 salidas digitales (2 de ellas programables, 1 indicación del error)
1 entrada digital para disparo externo
Temperatura operativa mediciones individuales: -10 ... +50 °C / mediciones prolongadas: -10 ... +45 °C
Temperatura de almacenado -40 ... +70 °C
Indicador estado por medio de 4 LED
Fijación por medio de 3 tornillos M4
Alimentación 9 ... 30 VDC
Consumo máx. 0,6 A a 24 V
Protección IP 65
Carcasa aluminio
Dimensiones 150 x 80 x 55 mm
Peso 690 g

Se suministra con Metroláser DLS-C15 o bien DLS-C30, software e instrucciones de uso (solicite al menos 1 cable RS-232 o RS-422)
