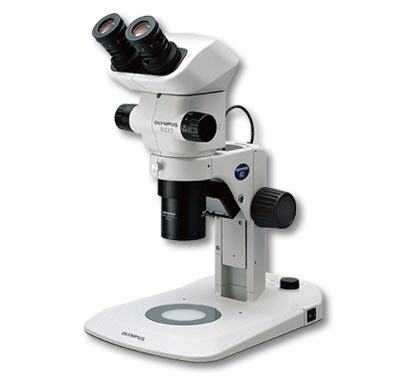

ESTEREOMICROSCOPIO BIOLÓGICO SZX7, OLYMPUS®






Microscopio Estereoscópico SZX7 Zoom

El SZX7 es muy fácil de usar y el trabajo con él es muy cómodo en cualquier tarea, desde preparaciones de rutina hasta investigaciones avanzadas.
Este sistema óptico galileico, anteriormente reservado para microscopios más especializados, ofrece una de las mejores relaciones de zoom en su clase, además de una imagen de increíble claridad, color natural y reproducción precisa de la muestra original con nitidez y definición.
La capacidad de incorporar módulos al sistema y los numerosos accesorios garantizan asimismo la adaptación rápida y sencilla del sistema a muestras de todo tipo y tamaño.

CATÁLOGOS:

!Aviso!
La información de los siguientes catálogos solo esta disponible en Inglés.

Stereo Microscope for Biological Use Catalog (PDF) 1.4MB
Stereo Microscope Line Up Catalog (PDF) 383KB
Biological Microscopes(PDF) 3MB




CARACTERISTICAS

· El diseño del ocular "Visión cómoda", totalmente nuevo, proporciona gran comodidad y acelera el trabajo. Presenta un control de aberración de pupila y un posicionamiento correcto del punto de mira. Como resultado, el campo de visión se encuentra fácilmente y se observa y mantiene con comodidad
· Rango de aumentos: 8x-56x (utilizando un objetivo 1x/ocular 10x); relación de zoom 7:1
· El nuevo objetivo DFPLAPO1X-4 proporciona un óptimo rendimiento óptico con corrección de Plan-apocromático y N.A. de 0.10
· Nuevo tubo de observación binocular con inclinación de 45°
· Cómodos controles de acceso frontal
· Mecanismo de detención integrado que ofrece acceso rápido y sencillo a los ajustes de aumentos habituales
· Ecológico: el cuerpo de zoom y los objetivos del SZX7 no tienen plomo




ÓPTICA

· El nuevo objetivo DFPLAPO1X-4 proporciona el máximo rendimiento óptico en esta clase con corrección de Plan-apocromático y N.A. de 0.10
· Se ofrece una amplia gama de objetivos, desde el SZX-ACH1X (90mm W.D.) hasta el DFPL0.5X (198mm W.D.)




ACCESORIOS

· Unidad de fluorescencia de luz reflejada: se pueden montar 3 cubos de filtro de fluorescencia en un deslizante de 4 posiciones. Incluye asimismo un portalámparas para lámparas de mercurio de 100W
· Los filtros optimizados para longitudes de onda GFP/YPF tienen altas tasas de transmisión (90% a 95%) y cortes afilados para detectar eficientemente fluorescencia débil
· Tubos de observación: Binocular inclinable (5° a 45°); trinocular (30°)
· Múltiples fuentes de iluminación que garantizan la luz correcta para cada tarea: plataforma de iluminación LED, accesorio de iluminación transmitida e iluminador de luz transmitida de campo claro/campo oscuro. También existe un iluminador de luz transmitida de alto nivel con una ranura de apertura ajustable para iluminación oblicua que proporciona contraste alto y bajo y proporciona una iluminación limpia y eficaz
· Presenta además varios sistemas de guía de fibra óptica: guía de luz flexible, guía de luz doble entrelazada, guía de anillo de luz e iluminador de luz reflejada coaxial
· Plataformas universales con brazo largo
· Tubo de observación de visión doble (lado a lado)





Código   Descripción   Cantidad
2113SZX7  Microscopio OLYMPUS SZX7





NOTA; El equipo mostrado está configurado por nuestro equipo para un óptimo trabajo en el laboratorio. Puede también solicitarnos una configuración diferente indicándonos las piezas que quiere que posea su microscopio a nuestro departamento comercial y que podrá ver completamente desglosadas en la página del fabricante:

Microscopio OLYMPUS personalizado








ESPECIFICACIONES

Cuerpo del Microscópio con Zoom
SZX-ZB7
Unidad de zoom: sistema de perilla horizontalBotón de detención para cada aumento de zoom: cambio de ENC-APAG posibleRelación de zoom: 7:1 (0.8x a 5.6x)Indicación de aumento de zoom: 0.8; 1; 1.25; 1.6; 2; 2.5; 3.2; 4; 5; 5.6Montaje de objetivo: Atornillar en la roscaSin plomo
Control de Diafragma de Iris de Apertura:  La unidad AS (SZX-AS) es desmontable




Tubo de Observación  SZX-BI45  SZX-TBI  SZX-TR30  SZX-TR30PT
  Tubo binocularÁngulo de inclinación de 45   Tubo binocular inclinableÁngulo de inclinación de 5 a 45   Tubo trinocularÁngulo de inclinación de 30 Selección de camino óptico: 2 pasos(Binocular 100%, video y foto 80%/Binocular 20%)  Tubo trinocularÁngulo de inclinación de 30 Selección de camino óptico: 2 pasosBinocular 100%, Foto 100%)
Todos los tubos de observación:  Sin plomo  Sin plomo  Sin plomo  Sin plomo
Rango ajustable de distancia interpupilar:  50 a 76mmSe provee perilla para ajustar el ocular  50 a 76mmSe provee perilla para ajustar el ocular  50 a 76mmSe provee perilla para ajustar el ocular  50 a 76mmSe provee perilla para ajustar el ocular




Plataforma
SZ2-STSZ2-ILST
SZ2-ST  SZ2-ILST
  Plataforma Estándar  Plataforma de iluminación reflejada / transmitida LED




Instalación de Estativo  Diámetro de montaje de 76mm
Regulación de Foco  Ajuste de tensión de rotación de perillaDistancia de enfoque de 120mm
Placa de Platina  SZ2-SPBW (Blanco y negro)SP-C (Vidrio claro transparente)  La placa de vidrio de 100mm de diám. incluida
Fuente de Luz  Sistema de iluminación de fibra ópticaSZ2-LGB desmontable (opción)Accesorio de iluminación por luz transmitida (SZ2-ILA) desmontable (opcional)  Iluminación transmitida: LEDIluminación reflejada: LEDPromedio de vida útil de LED: 6000 horasEntrada: 100-120V/200-240V~0.15/0.1A, 50/60Hz




Oculares  Serie WHSZ "Visión cómoda"Todos los oculares: Sin plomo




Peso  Configuración1  4.360g  5.400g  5.200g
  Configuración2  5.160g  6.200g  6.000g





Configuración 1: SZX-ZB7 + DFPLAPO1X-4 + tubo de observación individual + WHSZ10X-H(2) + SZ2-ST
Configuración 2: SZX-ZB7 + DFPLAPO1X-4 + tubo de observación individual + WHSZ10X-H(2) + SZ2-ILST




Rendimiento Óptico del SZX7

Ocular  WHSZ10X-HWHSZ10X  WHSZ10X-HWHSZ10X  WHSZ15X-H  WHSZ15X-H  WHSZ20X-HWHSZ20X  WHSZ20X-HWHSZ20X  WHSZ30X-H  WHSZ30X-H
N de Campo (F.N.)  22  22  16  16  12.5  12.5  7  7
Objetivo  Aumentos Totales  Campo de Visión (mm)  Aumentos Totales  Campo de Visión (mm)  Aumentos Totales  Campo de Visión (mm)  Aumentos Totales  Campo de Visión (mm)
0.5x  4x-28x  55-7.8  6x-42x  40.0-5.7  8x-56x  31.3-4.5  12x-84x  17.5-2.5
0.75x  6x-42x  36.7-5.2  9x-63x  26.7-3.8  12x-84x  20.8-3.0  18x-126x  11.7-1.7
1x  8x-56x  27.5-3.9  12x-84x  20.0-2.9  16x-112x  15.6-2.2  24x-168x  8.8-1.3
1.25x  10x-70x  22-3.1  15x-105x  16.0-2.3  20x-140x  12.5-1.8  30x-210x  7.0-1.0
1.5x  12x-84x  18.3-2.6  18x-126x  13.3-1.9  24x-168x  10.4-1.5  36x-252x  5.8-0.83
2x  16x-112x  13.8-1.9  24x-168x  10.0-1.4  32x-224x  7.8-1.1  48x-336x  4.4-0.63



Ocular WHSZ "Visión Cómoda"

  N de Campo (F.N.)  Ajuste de Dioptría  Retícula  Aumentos Focales
WHSZ10X  22  --  N.A.  --
WHSZ20X  12.5  --  N.A.  --
WHSZ10XH  22  -8-+5  Sí*2  --
WHSZ15XH  16  -8-+5  Sí*2  --
WHSZ20XH  12.5  -8-+5  Sí*2  x1.3
WHSZ30XH  -8-+5  Sí*2  x2





*2Tamaño de retícula aplicable: 24mm de diámetro, t1.5




Objetivos para SZX7

Modelo  N.A.  Distancia de Trabajo
DFPL0.5X-4*1DFPL0.75X-4DFPLAPO1X-4SZX-ACH1XSZX-ACH1.25XDFPL1.5X-4DFPL2X-4   0.050.0750.100.100.1250.150.20  171mm116mm81mm90mm68mm45.5mm33.5mm





*1Requiere cilindro auxiliar SZ2-ET al usar el SZ2-ST/SZ2-ILST
Todos los objetivos libres de plomo




ACCESORIOS PERIFÉRICOS

Cámaras Digitales
Videocámaras de Color
Equipos de Microfotografía
Sistema de Iluminación de Haluro Metálico EXFO-Burleigh™ X-Cite 120: el sistema X-Cite 120 utiliza una lámpara precentrada en combinación con una guía de luz líquida acoplada al microscopio. La unidad se puede usar para luz transmitida o reflejada y es especialmente adecuada para aplicaciones de fluorescencia FITC y de rodamina.
