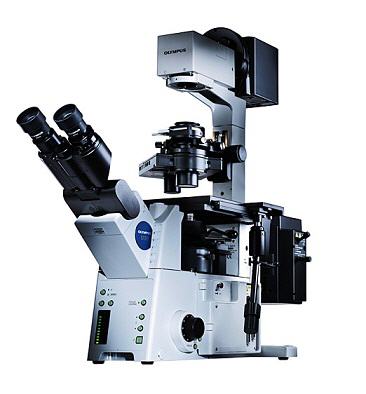

MICROSCOPIO INVERTIDO INVESTIGACIÓN IX-81 OLYMPUS®






Microscopio invertido motorizado para investigación IX81

Flexibilidad, precisión y rendimiento superiores
El IX81 representa lo más avanzado en microscopía invertida motorizada de Olympus.
El estativo modular y el diseño óptico del IX81 proporcionan acceso a 9 puertos para entrada o salida múltiple de diversos dispositivos. Hasta cuatro puertos pueden tener acceso simultáneo a la imagen primaria.
Con su eje Z motorizado incorporado, su revólver de 6 posiciones y selector del eje de luz, el IX81 está preparado para técnicas de múltiples longitudes de onda, fluorescencia avanzada y de deconvolución.

CATÁLOGOS:

¡Aviso!
La información de los siguientes catálogos solo esta disponible en Inglés.

IX71/IX81 Research Inverted System Microscope Catalog (PDF) 4.1MB
Burleigh PCS-5000 Patch-Clamp Micromanipulators 728KB
Burleigh PCS-6000 Patch-Clamp Micromanipulators (PDF) 425KB
ON3 Micromanipulation System Brochure Catalog (PDF) 1.21MB
Total Internal Reflection Fluorescence Microscopy Catalog (PDF) 130KB
UIS Objetives for Life Science Catalog (PDF) 360KB
UIS Fluorescence Mirror Units Technical Specs (PDF) 448KB
Biological Microscopes (PDF) 3MB




CARACTERISTICAS

Aspectos destacados

· El IX81 comienza con un diseño óptico único de dos niveles y forma en V que ofrece una enorme versatilidad sin modificaciones al estativo e imágenes claras con reflejos mínimos.
· El sistema óptico Olympus de dos hileras da acceso a un puerto posterior superior y a uno posterior inferior sin modificar el estativo o el surco de los rayos fluorescentes. Los puertos posteriores facilitan el montaje de cámaras y de las cabezas de barrido de láser manteniendo libres los lados del microscopio para instalar equipo adicional.
· El estativo incluye un revólver motorizado de 6 posiciones, un selector para el haz de luz y un motor de alta resolución para el eje Z con pasos de 0.01um.
· El estativo ha sido diseñado por computadora y construido a partir de un molde ADC-12 de aluminio para dotarlo de rigidez y estabilidad mejoradas. El bloque del revólver portaobjetivos y el ensamblaje del enfocado han sido rediseñados, resultando en una mayor estabilidad que es crítica en observaciones prolongadas como las que requieren lapsos de tiempo.
· Los accesorios motorizados opcionales incluyen un condensador motorizado de 6 posiciones, una torreta para filtros de fluorescencia de 6 posiciones, diafragmas para luz transmitida y reflejada y ruedas para filtros.
· La torreta opcional para filtros de fluorescencia de 6 posiciones acepta un analizador especial para el cambio automatizado entre observaciones con luz DIC/polarizada y fluorescencia. La torreta puede ser combinada también con los diafragmas motorizados y las ruedas para filtros proporcionando un control excelente de la excitación y emisión de señales fluorescentes.
· Todas las funciones motorizadas y las fuentes de luz halógenas son alimentadas por una fuente eléctrica externa y una caja de control que elimina una fuente significativa de ruido eléctrico y de calor del estativo.
· Para los microscopios IX2 se ha desarrollado especialmente un adaptador dual para cámaras conectado al puerto izquierdo que permite el acceso de dos cámaras a la imagen primaria. El adaptador acepta también un espejo dicromático para la separación de espectros entre las cámaras.
· Todos los controles del microscopio están situados ergonómicamente y no vibran durante la operación. Los botones de control del estativo y del teclado pueden ser acondicionados a gusto del usuario.
· El IX2 puede ser equipado con un iluminador de fluorescencia recto o en L. El iluminador recto ofrece una claridad sin paralelo gracias a su diseño óptico limpio que incorpora un número mínimo de lentes con apertura numérica muy alta. El iluminador en L ofrece un obturador de campo y apertura para un control excelente tanto de la energía de excitación como para un fácil centrado de la lámpara. Ambos iluminadores tienen transmisión UV alta a 340nm que se combinan con la torreta de cubos de filtro de seis posiciones para suministrar una eficiencia extraordinaria de la fluorescencia así como dotar de gran flexibilidad al sistema.

Construcción del estativo

· La estabilidad superior del estativo así como una operación libre de vibración hacen del IX81 el instrumento adecuado para observaciones estables como el "patch clamping"
· Con un motor interconstruido de alta resolución para el eje Z con pasos de 0.01µm, es ideal para deconvolución e imágenes con láser confocal
· Los 9 puertos ofrecen flexibilidad increíble con 4 puertos ofreciendo acceso simultáneo a la imagen primaria. Permite separación espectral con detectores múltiples para co-localización de imágenes en tiempo real
· El estativo ha sido diseñado por computadora, fundido en aluminio ADC-12 y utiliza una fuente eléctrica externa mejorando la estabilidad estructural y térmica
· El nuevo mecanismo para enfocar el revólver portaobjetivos es más corto en largo mecánico dotando al revólver de mayor soporte para mejor estabilidad durante observaciones prolongadas
· El diseño compacto, con base reducida, libera espacio crítico en la bancada para otros equipos
· El puerto inferior opcional es ideal para observación de imágenes con luz extremadamente baja. Cada estativo IX81 está preparado para que resulte fácil ampliarlo con un puerto inferior motorizado u operado manualmente
· La guía impermeable del revólver protege los elementos ópticos internos de derrames. El diseño blindado contra polvo previene el deterioro de las superficies ópticas internas

Deconvolución/Microscopía Confocal de Barrido de Láser

· El motor ultra-preciso para el eje Z con pasos de 10nm es ideal para el seccionamiento óptico durante la deconvolución o la microscopía confocal
· El estativo incluye monturas pre-horadadas para acoplarlo fácilmente a una mesa antivibratoria
· La unidad de barrido totalmente automatizada del microscopio Confocal FluoView™500 se monta en el puerto posterior inferior del microscopio manteniendo libre el mesón de trabajo a ambos lados del estativo para otros accesorios o equipos. El FV500 también puede ser montado en el puerto opcional inferior
· Un diseño compacto y estable del estativo, una fuente externa de energía y un mecanismo más rígido de enfoque se combinan para brindar una plataforma de formación de imágenes que no tiene rivales

Columnas de Iluminación

· Dos columnas de iluminación de 12V/100W oscilan hacia atrás dando acceso excelente al área de la muestra y al equipo de manipulación. El porta condensador también oscila hacia atrás, independientemente de la columna de iluminación
· Las columnas de iluminación de 100W tienen una hendidura pre-horadada para montar un manipulador. Proporciona libertad de oscilación al manipulador, facilitando el acceso a la muestra
· Una exclusiva columna de iluminación de 100W con condensador dual permite el acoplamiento de dos condensadores y la capacidad de cambiar rápidamente entre ellos
· La columna de 100W de condensador único tiene una distancia de enfoque más larga para los condensadores motorizados y de contraste de relieve diseñados recientemente
· También se dispone de una columna de iluminación de 6V/30W de bajo costo

Características y Eficiencia Ópticas

· El estativo tiene un diseño óptico de dos niveles y 9 puertos de entrada / salida dotando al sistema de enorme versatilidad
· Hasta 4 de los puertos pueden otorgar acceso simultáneo a la imagen primaria permitiendo una generación de imágenes separadas cromáticamente, de alta calidad y a alta velocidad.
· Disponibilidad de dos puertos posteriores sin necesidad de modificar la posición de la platina, del iluminador de fluorescencia o del ensamblado del revólver
· El conducto óptico de reflejo único y en forma de V con lentes apocromáticos de relevo dota a los tubos de observación de reflejo único, alta calidad e imágenes claras
· Dispone de tubos de observación binocular, binocular oscilante y trinocular
· El estativoincorpora un cambiador de magnificación de 1.6x (2x opcional) que ofrece mayor magnificación a los oculares y las cámaras sin cambiar los objetivos
· El estativo está preparado para aceptar un puerto inferior opcional motorizado o manual para generación de imágenes con luz extremadamente baja FluorescenciaEl iluminador recto mejorado es 20% más brillante debido al número mínimo de elementos con alta apertura numérica
· En el nuevo iluminador en forma de L se destaca un obturador de campo y apertura con fácil centrado de la lámpara
· La torreta de filtros de fluorescencia de seis posiciones con muescas de acople ajustables está dotada de indicadores de posición iluminados para identificar los filtros en luz tenue




ÓPTICA

· Los nuevos objetivos y condensador de contraste de relieve proporcionan efectos de contraste e iluminación 3-D (similares a DIC) en recipientes plásticos
· Objetivos de contraste de fase, Plan-Fluorita y larga distancia de trabajo (LCPLFL-PH) para cámaras de cultivo y placas con varios pocillos
· El objetivo de distancia de trabajo superlarga SLCPLFL 40x/0.55 con 6.4mm de distancia de trabajo se ajusta para cubreobjetos o placa de entre 0.0mm y 2.8mm
· Los objetivos LUCPLFL presentan un diseño de collar de corrección sin foco que mantiene el foco del objetivo durante los ajustes para un uso más fácil
· Los apocromáticos universales (U-APO) alcanzan la mayor eficiencia en observaciones y medidas de fluorescencia de toda la línea de objetivos Olympus
· Los plan-apocromáticos (PLAPO), como el PL APO 60x/1.4 presentan una resolución suprema
· El mejorado iluminador de microscopía de reflejo totalmente interno (TIRFM) facilita la preparación y ajuste del láser
· Los objetivos TIRFM ofrecen altas aperturas numéricas importantes para la correcta alineación del láser e iluminación de la muestra: El 100x APO/1.65 NA tiene la mayor apertura numérica que existe y el 60x/1.45 utiliza cubreobjetos y aceite estándar
· El objetivo PL APO 60x W/1.2 NA 'PSF' de alta resolución tiene una función de difusión de punto perfectamente simétrica para la microscopía de reasignación de fotones. El diseño de inmersión en agua reduce la aberración esférica que ocurre normalmente cuando se enfocan en células vivas








ESPECIFICACIONES

Cuerpo del Microscopio  Revólver Portaobjetivos    Mecanismo de 6 posiciones motorizado con retacción de objetivo.Mecanismo simple a prueba de agua incorporado
  Foco    Distancia de 9mm (desde superficie de platina, 7mm hacia arriba y 2mm hacia abajo), perillas de enfoque micro y macrométrico coaxial (gradaciones de enfoque micrométrico mínimas: 1mm, rotación total de perillas de enfoque micrométrico: 100mm), límite superior, ajuste de momento torsor para enfoque macrométrico
  Puerto de Imagen Primaria    Puerto inferior (puerto lateral izquierdo estándar: S1F 100% o S8F 80%, o puerto trasero inferior opcional seleccionable, selección de camino óptico de 2 pasos)., Puerto superior cuando el cambiador de aumentos incorporado de 1x/1.6x es reemplazado (puerto lateral derecho opcional o puerto trasero superior seleccionable, selección de camino óptico de 2 pasos). Puerto inferior (opcional)
  Utilización Frontal    Selector de camino óptico, control de intensidad de luz transmitida e interruptor de enc/apag de luz. Selector macrométrico/micrométrico. Interruptor de control de pulso TTL
Iluminador de Luz Transmitida  Pilar de Iluminación de Luz Transmitida de 100W  IX2-ILL100  Mecanismo inclinable de columna (ángulo de inclinación de 30 , con mecanismo de reducción de shock). Soporte de condensador (con distancia de 50mm, mecanismo swing-in/out). Diafragma de iris de campo ajustable. 4 soportes de filtro (( ø 45mm, t=6mm o menos)
  Fuente de Alimentación Externa  IX2-UCB  DSelector automótico de tensión (100V y 200V), interfaz RS232C para PC, Software IX2-BSW
Tubo de Observación  Tubo Binocular Inclinable  U-TBI90  Ángulo continuo ajustable de 35 -85 (rango del punto de mira: 406mm-471mm).Distancia interpupilar ajustable entre 50-76mm, función de ajuste de dioptría, imagen derecha, F.N.22
  Tubo Binocular  U-BI90CT  Telescopio de enfoque incorporado, distancia interpupilar ajustable de 50-76mm, función de ajuste de dioptría, F.N.22
    U-BI90  Distancia interpupilar ajustable entre 50-76mm, función de ajuste de dioptría, F.N.22
  Tubo Trinocular  TR30H + IX-ATU  Camino óptico de 3 pasos seleccionable (observación: puerto recto = 100:0, 20:80, 0:100).Distancia interpupilar ajustable entre 50-76mm, función de ajuste de dioptría, F.N.22
Platina  Platina Cruzada con Mango Derecho Flexible  IX2-SFR  Distancia de 50mm(X) x 50mm(Y), placa de inserción de platina intercambiable (ø110mm)
  Platina Cruzada con Mago Izquierdo Corto  IX-SVL-2  Distancia de 50mm(X) x 43mm(Y), placa de inserción de platina intercambiable (ø110mm)
  Platina Simple  IX2-SP  Tamaño de platina de 232mm(X) x 240mm(Y), placa de inserción de platina intercambiable (ø110mm)
    IX-MVR  Platina mecánica para usar con el IX2-SP, distancia de 130mm(X) x 85mm(Y)
  Platina Simple Estrecha  IX2-KSP  Tamaño de platina de 160mm(X) x 240mm(Y), placa de inserción de platina intercambiable ( ø110mm)
    CK40-MVR  Platina mecánica para usar con el IX2-KSP, distancia de 120mm(X) x 78mm(Y)
  Platina Deslizante  IX2-GS/  Platina circular superior giratoria 360 , movimiento de 20mm (X/Y)
Condensador  Larga Distancia de Trabajo Universal  IX2-LWUCD  Torre motorizada de 6 posiciones para dispositivos ópticos (3 posiciones para ø30mm y 2 posiciones para ø38mm), diafragma de iris de apertura ajustable, N.A. 0.55/W.D. 27mm
  Contraste de Relieve de Larga Distancia de Trabajo  IX2-MLWCD  4 posiciones para dispositivos ópticos (para ø50mm, dispositivos ópticos de contraste de relieve giratorios), diafragma de iris de apertura ajustable, N.A. 0.5/W.D. 45mm
  Distancia de Trabajo Ultra Larga  IX-ULWCD  4 posiciones para dispositivos ópticos (para ø29mm), diafragma de iris de apertura ajustable, N.A. 0.3/W.D. 73mm
  DIC de Inmersión en Agua  IX2-DICD + IX2-TLW  Única posición para dispositivo óptico (incluye dos soportes para dispositivos ópticos).Ángulo de 40 de inserción de electrodo o pipeta de inyección, diafragma de iris de apertura ajustable, N.A. 0.9/W.D. 3.7mm
Ocular    WH10X  Punto de mira elevado, F.N. 22
    WH10X-H  Punto de mira elevado, función de ajuste de dioptría, F.N. 22
Unidad de Fluorescencia de Luz Reflejada  Iluminador de Fluorescencia  IX2-RFAL  Diseño en forma de L con módulos F.S. y A.S. intercambiables,Dos deslizantes de soporte de filtro (2 posiciones, ø32mm, t=6mm o menos)
    IX2-RFA  Diseño recto con diafragma de iris de campo, deslizante de soporte de filtro (2 posiciones, ø32mm, t=6mm o menos)
  Torre de Cubo de Fluorescencia  IX2-RFAC  6 posiciones en una torre giratoria, obturador incorporado
  Fuente de Luz    Portalámparas de 100W HBA y transformador HBO, o portalámparas de 75W XBO y transformador XBO




Código   Descripción   Cantidad
2113IX81  Microscopio OLYMPUS IX81





NOTA; El equipo mostrado está configurado por nuestro equipo para un óptimo trabajo en el laboratorio. Puede también solicitarnos una configuración diferente indicándonos las piezas que quiere que posea su microscopio a nuestro departamento comercial y que podrá ver completamente desglosadas en la página del fabricante:

Microscopio OLYMPUS personalizado




ACCESORIOS

· Nuevo condensador DIC con lente frontal de inmersión en agua opcional: Ofrece NA de 0.9; 3.7mm de distancia de trabajo con ángulo de acceso de 40° para electrodos de patch clamping
· Adaptador de Cámara Doble: Se conecta al puerto lateral izquierdo y ofrece acceso de dos cámaras a una imagen primaria. El adaptador también acepta divisor de haces dicroicos para generar imágenes simultáneas
· Puerto Inferior Opcional: Permite incorporar dispositivos de imágenes en línea con el eje óptico del objetivo, lo que produce la señal de más eficiencia posible
· Puerto Trasero Bajo:En combinación con el iluminador en forma de L, acepta el confocal de barrido láser FluoView 500, lo que libera los lados del microscopio para equipos adicionales
· Accesorios motorizados opcionales: El estativo acepta varios accesorios motorizados, incluidos condensadores, torre de filtros de fluorescencia, obturadores y ruedas de filtro
· Accesorio de Visualización Doble:Para la enseñanza y el comentario. Incluye flecha indicadora iluminada con mango de control para facilitar la comunicación. Las posiciones de observación están separadas por 25"




ACCESORIOS PERIFÉRICOS

Microscopio Confocal de Barrido Láser Fluoview™
Cámaras Digitales
Videocámaras de Color
Equipos de Microfotografía
Estación de trabajo IVF
Cámara de perfusión/cultivo, Manipuladores piezo Burleigh™
Manipuladores Narishige™, Filtros Chroma Technology™
Platinas de barrido Prior™ y Ludl™
Ruedas de filtro y obturadores Olympus
Obturadores Uniblitz™, ruedas de filtro Sutter™
Platinas calientes
Sistema de Iluminación de Haluro Metálico EXFO-Burleigh™ X-Cite 120: el sistema X-Cite 120 utiliza una lámpara precentrada en combinación con una guía de luz líquida acoplada al microscopio. La unidad se puede usar para luz transmitida o reflejada y es especialmente adecuada para aplicaciones de fluorescencia FITC y de rodamina.
FluoView™es una marca registrada de Olympus.
