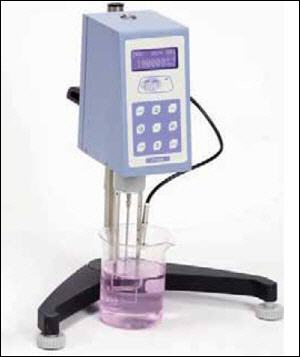

Viscosímetro rotacional ST-2020 JPSELECTA


CARACTERISTICAS

Viscosímetros rotacionales “ST-2020” JP SELECTA

Introducción:

La reología es el estudio del comportamiento de las substancias cuando experimentan un esfuerzo mecánico (deformación) bajo diferentes condiciones externas. Se usa para describir la consistencia de diferentes productos y normalmente es definida por dos componentes: viscosidad y elasticidad.
La viscosidad se mide determinando el esfuerzo tangencial requerido para desplazar las partículas en el material con una velocidad específica de deformación. La viscosidad se obtiene como resultado de la relación entre el esfuerzo tangencial y la deformación de corte. La viscosidad depende en gran parte de las condiciones ambientales tales como temperatura y presión. La medida de la viscosidad ha ido más allá del campo de la investigación e incluso del laboratorio, entrando progresivamente en el campo del control industrial.

PRINCIPIO DE LOS VISCOSÍMETROS
Estos instrumentos operan por medio de la rotación de un cilindro o disco (husillo) el cual se sumerge en el material a analizar midiendo la resistencia de esta substancia a una velocidad seleccionada. La resistencia resultante o par es la medida del flujo de viscosidad, dependiendo de la velocidad y de las características del husillo; el instrumento calcula el par y la lectura directa de la viscosidad queda reflejada en cP (CGS) o mPa-s (SI).
Los viscosímetros están equipados con diferentes tipos de husillos y velocidades que permiten un amplio rango de medidas de viscosidad. El diseño de los husillos y los principios de medida se rigen por las Normas ISO 2555 e ISO 1652. Todos los husillos están fabricados en acero inox. AISI 316 y son fácilmente identificados por su letra y número.

Rangos de medida del equipo sin accesorios:

Modelo ST-2020 L
Unidades: centiPoise (cP)

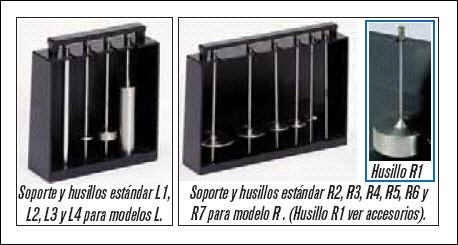

Husillos estándar: L1 a L4
Rango de velocidad (r.p.m.): 1 a 60
Rango de medida: 20 a 600.000 cP
Rango de temperatura: 0,0 a 100,0 ºC
Tensión alimentación: 115/230V a 12VDC 1.2ª
Consumo: 15 W
Peso: 5 Kg

Modelo ST-2020 R
Unidades: centiPoise (cP)
Husillos estándar: R2 a R7
Rango de velocidad (r.p.m.): 0,1 a 100
Rango de medida: 20 a 40.000.000 cP
Rango de temperatura: 0,0 a 100,0 ºC
Tensión alimentación: 115/230V a 12VDC 1.2ª
Consumo: 15 W
Peso: 5 Kg

Características
Lectura directa de los parámetros de medida en pantalla L.C.D.
Visualización de parámetros:
- Velocidad seleccionada: r.p.m.
- Husillo seleccionado: S.P.
- Lectura de la viscosidad: cP (mPa-s) ó cSt
- Porcentaje del fondo de escala: %
- Temperatura de la muestra: ºC ó ºF
Autocontrol de alarma sonora y visual en caso de mal funcionamiento.
Detección e indicación de “fuera de escala” mediante señal acústica y visual.
Decrecimiento progresivo de la velocidad al parar, evitando vibraciones de husillo.
Velocidad desde 0,1 a 100 r.p.m.
Protección de seguridad contra subidas del suministro eléctrico.
Salida digital RS-232 unidireccional para descarga de datos al ordenador.

Termómetro digital:
Rango de temperatura: desde 0,0 °C a +100,0 °C (+32,0 °F a +212,0 °F).
Resolución: 0,1 °C (0,1722 °F).
Precisión: +/- 0,1 °C.

Datos técnicos:
Precisión: +/- 1% del fondo de escala.
Rango de medida: ver tabla.
Repetibilidad: 0,2%.
El equipo básico incluye:
- Maletín de transporte.
- Unidad principal.
- Soporte pie-base.
- Protector de husillo.
- Soporte de husillos.
- Juego de husillos según modelo.
- Sonda de temperatura.



Código  Descripción  Cantidad
20991001616   Viscosímetros rotacionales "ST-2020 L
20991001617  Viscosímetros rotacionales "ST-2020 R

ACCESORIOS

Husillo R1 para la medida de bajas viscosidades adaptable al modelo R.
Cantidad: 1 unidad
Código 20991000995


Adaptador para medir pequeño volumen de muestra.
Adaptable a los modelos ST-2020L, ST-2020R.
Permite medir la viscosidad de un volumen de la muestra de 10 a 20 ml.
Con camisa de circulación de líquido para termostatización de la muestra por medio de un equipo externo (termostato de circulación).
Rango de temperatura de 0 °C a 100 °C.
Cantidad: 1 unidad
Código 20991000996 Adaptador con cámara de circulación (incluidos los husillos especiales).


Adaptadores para medir bajas viscosidades.
Indispensable para conseguir mediciones de gran precisión y reproductibilidad en
muestras de baja viscosidad, Newtonianas y no Newtonianas.
Reproductibilidad de medidas de viscosidad desde 1 cP.
Adaptable a los modelos L y R de los viscosímetros ST-2020.
Volumen de muestra entre 25 y 30 ml.
Incluye husillo especial.
Sin camisa de circulación de líquido.
Código 20991000997 Adaptador sin cámara de circulación.


Control de la temperatura en la medida con los accesorios “pequeño volumen de muestra”
con camisa de circulación de líquido código 20991000996

Recomendamos utilizar:

FRIGITERM-10 y FRIGITERM-30 para trabajar por debajo de la temperatura ambiente.
DIGITERM-100 o DIGITERM-200 para trabajar por encima de la temperatura ambiente.
Es necesario configurar los termostatos de inmersión para recirculación externa del líquido. No es necesario el “kit de adaptación a baño termostático”.

Control de la temperatura en la medida con la configuración básica del viscosímetro:

Para trabajar por debajo de la temperatura ambiente.
FRIGITERM-10

Código 20996000382
FRIGITERM-30
Código 20996001091
DIGIT-COOL
Código 20993001373
Nota: Es necesario el “kit de adaptación a baño termostático” código 20991001625 para adaptar las dimensiones del FRIGITERM o cubeta para trabajar con la muestra dentro del baño termostático.

Para trabajar por encima de la temperatura ambiente.
DIGITERM-100

Código 20993000542
DIGITERM-200
Código 20993000613
Cubeta de 12 litros
Código 20996000391

Soporte para 2 vasos de 500 ml para sumergir en el baño.
Código 20991001627.
Soporte base para termostatos de inmersión DIGITERM.
Se recomienda este accesorio para conseguir un montaje compacto.
Código 20991001628.


Soporte para 2 vasos de 500 ml para sumergir en el baño.
Código 20991001627.
Soporte base para termostatos de inmersión DIGITERM.
Se recomienda este accesorio para conseguir un montaje compacto.
Código 20991001628.


Kit de adaptación a baño termostático.
Compuesto de un alargador del eje de cremallera y de cuatro patas para elevación del baño. (Puede ser montado por el usuario).
Código 20991001625.
