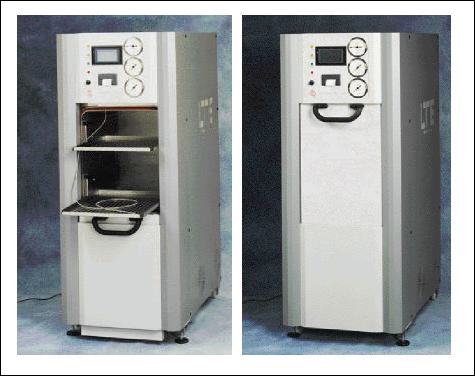

Autoclave "Touchclave-Lab" LTE Serie F


CARACTERISTICAS

La nueva gama revolucionaria de autoclaves de laboratorio rectangulares de LTE Scientific. Los Autoclaves de laboratorio Touchclave® tienen una combinación única de características que ayudan al usuario y mejoran la eficiencia:

• Controles pantalla táctil completamente programables y fáciles de manejar.
• Puerta de corredera vertical inferior – ahorra espacio y hace más fácil la carga y descarga.
• Cámara con camisa de agua- acelera el ciclo al reducir el tiempo de enfriamiento (Estándar en los Modelos ‘K’).
• Archivo automático de información- mantiene un historial electrónico de cada ciclo.
• Cámara rectangular – para optimizar las cantidades de carga.

Aplicaciones
La gama Touchclave esta disponible en tres tamaños estándar de cámara de 150, 200 y 300 litros, y es ideal para una amplia variedad de aplicaciones de autoclavado en laboratorio o clínica.

La selección de un autoclave es una decisión importante de inversión a largo-plazo. Escoger el sistema de esterilización adecuado tendrá un impacto positivo en la operativa y en la eficiencia. La gama Touchclave-Lab se suministra con una multitud de características específicamente diseñadas para mejorar el rendimiento y la utilidad.

• Estándares: Los autoclaves Touchclave-Lab están fabricados según BS2646:1993, BS3970 y HTM2010 (opcional). Todas las cámaras de presión cumplen con el PED Europeo 97/23/EC y están independientemente verificadas con PD5500:2000 Cat 3 y con otros estándares internacionales. También se suministra autoclaves para cumplir con los requisitos de muchos otros estándares y directivas, incluyendo HTM2031, EN285, cGMP y EN12347.
• Cámara: Fabricadas de acero inoxidable de grado 316L. Cumplen totalmente con la directiva europea de equipos de presión 97/23/EC. Certificadas independientemente al PD5500:2000 Cat. 3. Completas con una garantía de 10 años/15.000 ciclos.
• Sistema de Enfriado con Camisa de Agua
• Camisa de Vapor
• Ventiladores de Enfriado
• Puerta y Sellado de Puerta
• Métodos de Generación de Vapor
• Sistema de Control
• Archivo de Datos
• Impresoras (opcional)
• Enlace por Módem (opcional)
• Control de Esterilización Carga-Activado
• Control por Presión
• Válvulas Neumáticas
• Cerraduras de Seguridad
Para cumplir con HTM2010, el cierre de seguridad de temperatura es totalmente independiente del sistema de control
• Conservación del Agua
• Unidad de Condensación de Descarga
• Combinación de Vacío y de un Sistema de Lastre de Aire (opcional)
• Retención Efluente (opcional)


TouchClave Sistemas pantalla táctil en el corazón de cada Autoclave Touchclave-Lab
Los Autoclaves Touchclave-Lab están equipados con un sistema de control que incorpora un PLC potente en combinación con un sistema de pantala táctil fácil de usar a través del cual se introducen y se muestran todos los comandos, datos del ciclo, información del programa y las alarmas.

Este sistema versátil permite que el usuario escoja entre seleccionar desde un menú de ciclos de carga específica o desarrollar su propio perfil de ciclo. Como norma se pueden guardar 8 ciclos dentro de la memoria, y esta disponible una expansión de memoria opcional para incrementar el numero de ciclos disponibles a 20. Incorporan un sistema de auto-diagnóstico que destacará cualquier anormalidad en el ciclo. Como opción, se puede incorporar un módem al sistema de control que permitirá que nuestro equipo técnico observe información de ciclo en tiempo real desde una ubicación remota, permitiéndonos dar, en muchos casos, consejos rápidos acerca de temas operativos, por lo tanto minimizando el posible tiempo de avería.

• Ciclos de Carga Espec fica
• Desarrollo de Ciclos Personalizados

Archivo de Datos Touchclave-Lab
Todos los modelos Touchclave-Lab están equipados con un archivo de datos electrónico automático. El almacenaje a largo plazo de registros termoiónicos para las operaciones de esterilización es una área de creciente preocupación tanto para los operarios como para los directores. Por ello, todos los sistemas de pantalla táctil Touchclave incluyen una
instalación interna de almacenamiento de datos que permite el almacenaje de hasta 5000 ciclos en una sola tarjeta-flash. Como opción, se puede añadir un dispositivo remoto de archivo de datos del ciclo para que dichos datos, incluyendo cualquier situación de fallo o alarma, se puedan descargar y guardar permanentemente en un ordenador.


Características Principales del archivo de datos Touchclave:

Como Estándar
• Datos del ciclo y de su estado se guardan dentro del Controlador PLC. Dependiendo de la configuración, hasta 5000 ciclos se pueden guardar aquí. El medio de almacenaje interno se puede reemplazar fácilmente de forma periódica o cuando se llene.
• La información de ciclo y de su estado guardada incluye datos comprueba-suma para
facilitar la validación de datos.
• Un ciclo nuevo no se puede iniciar hasta que los datos del ciclo anterior se hayan
guardado.

Como una Opción
• Los datos del ciclo se pueden descargar a un ordenador personal remoto, donde se
pueden traducir y convertir a HTML, y se pueden imprimir o archivar permanentemente.
• Durante cada transferencia, el microprocesador integrado de Touchclave hace la verificación, asegurando que los datos originales no se han corrompido o modificado.
• La transferencia de los datos guardados con el sistema Touchclave se inicia automáticamente cada vez que se lanza la aplicación de ordenador asociada. El
ordenador no necesita estar en-línea durante el proceso del autoclave.
• Una vez que los datos del ciclo se hayan guardado en el ordenador, se puede buscar por fecha y la información resumida se puede mostrar. La información también se puede utilizar por la dirección para revisar la carga de trabajo del autoclave y las rutinas de trabajo.


Autoclaves Touchclave-Lab F150, F200 y F300

Los modelos ‘F’ han sido diseñados para ofrecer un buen nivel de características estándar a un precio más asequible. En esta gama, el vapor se genera dentro de la cámara. Por lo tanto, el agua dentro de la cámara se debe rellenar periódicamente, bien de forma manual o automáticamente. Unos sensores de bajo nivel de agua previenen que un ciclo comience si no hay agua suficiente. Todos los modelos llevan ruedas y pueden caber por puertas estándar.

Las características principales de estos modelos incluyen:

• Puerta corrediza vertical
• Enfriamiento de Aire
• Sistema de control Touchscreen (Toca-pantalla)
• Archivo de datos interno
• Compresor silencioso de aire incorporado

Mejora de la Camisa de Agua:
Las camisas de agua ayudan en el proceso de enfriado y son ideales para los ciclos líquidos. Esta opción reemplaza el ventilador de enfriado estándar. Se requiere suministro de agua y drenaje.
Relleno de Agua Automático:
Con detectores de nivel alto y bajo, este sistema rellena el nivel de agua antes de cada ciclo y proporciona una monitorización de nivel bajo adicional.

Nota; Las estanterías de los modelos 300 se pueden extraer hasta la mitad e incluyen topes de seguridad.


Código  Modelo  Capacidad
(L)

Fuente
Vapor

Cámara
Alto/Ancho
(mm)

Alto/Ancho/Fondo
exterior (mm)

Estantes  Peso
(Kg)

Requisitos
Potencia
s/vacío

Requisitos
Potencia
c/vacío

2004LTETC150F  F150  150  Integrada  600/500/500  1815/720/1100   370  10,5 Kw, 380 V  12,5 Kw, 380 V
2004LTETC200F  F200  200  Integrada  600/500/660  1815/720/1200  450  15 Kw, 380 V  17 Kw, 380 V
2004LTETC300F  F300  300  Integrada  600/500/1000  1815/720/1350  620  22,5 Kw, 380 V  24,5 Kw, 380 V

ACCESORIOS

Código 2004LTETCVABK1 Vacío sistema de lastre de aire para toda la serie K
Código 2004LTETCVABF1 Vacío sistema de lastre de aire para toda la serie F
Código 2004LTETCALR01 Ciclo tasa-de-escape automático (sólo para modelos de vacío)
Código 2004LTETCSTJ01 Mejora a camisa de vapor (sólo para serie K con opción de vacío sistema de lastre de aire)
Código 2004LTETCTDP01 Impresora de datos de papel térmico
Código 2004LTETCTFP01 Impresora de alimentación por tracción
Código 2004LTETCRDA01 Archivo de datos remoto
Código 2004LTETCMOD01 Enlace por módem
Código 2004LTETCVFC01 Contactos de libre voltio
Código 2004LTETCCR201 Registrador gráfico de 2 plumillas
Código 2004LTETCCR301 Registrador gráfico de 3 plumillas
Código 2004LTETCPCR01 Registrador gráfico sin papel
Código 2004LTETCSSP01 Bandeja de acero inoxidable para modelos de 150 L
Código 2004LTETCSSP02 Bandeja de acero inoxidable para modelos de 200 L
Código 2004LTETCSSP03 Bandeja de acero inoxidable para modelos de 300 L
Código 2004LTETCCON01 Unidad de condensación para todos los ‘’F’’ Touchlave-Lab (no necesario con la opción de vacío)
Código 2004LTETCAWF01 Relleno de agua automático para todos los ‘’F’’Touchlave-Lab (no necesario con la opción de vacío)
Código 2004LTETCJKT01 Mejora de la camisa para todos los modelos ‘’F’’ Touchlave-Lab
Código 2004LTETCFIL01 Mejora de la retención efluente (incluye un filtro de escape de 0,2μ)
Código 2004LTETCBAS01 Cesta de 230 x 430 x 230 mm
Código 2004LTETCBAS02 Cesta de 230 x 430 x 315 mm
Código 2004LTETCMOR01 Caja de desecho Morrison 230 x 430 x 230 mm
Código 2004LTETCMOR02 Caja de desecho Morrison 230 x 430 x 315 mm
Código 2004LTETCLCT01 Carro de carga y transporte para modelos de 150 L
Código 2004LTETCLCT02 Carro de carga y transporte para modelos de 200 L
Código 2004LTETCLCT03 Carro de carga y transporte para modelos de 300 L
Código 2004LTETCCSGK1 Generador de vapor reserva constante para 2004LTCTC150KE
Código 2004LTETCCSGK2 Generador de vapor reserva constante para 2004LTCTC200KE
Código 2004LTETCCSGK3 Generador de vapor reserva constante para 2004LTCTC300KE
